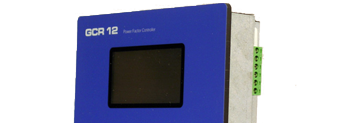

GCR 12RX RS OLED/analizator/RS485
Cena brutto: 1988,91 zł
cena netto: 1617,00 zł
gwarancja: 12 mies.
dostępność: 48h
Opis produktu:
Regulator GCR oparty jest o architekturę procesora 32-bitowego co wyróżnia go wśród dostępnych regulatorów PFC. W regulatorze zastosowano wyświetlacz graficzny OLED umożliwiający wizualizację: funkcji programowania, pracy regulatora oraz funkcji pomiarowych. Regulator pracuje jako analizator parametrów sieci z rejestracją parametrów pomiarowych zapisywanych do pamięci wewnętrznej. Ta funkcja umożliwia diagnozowanie pracy układu kompensacji mocy biernej bez podłączania np. analizatora parametrów sieci. Algorytm pracy regulatora umożliwia pracę sekwencyjną stopni baterii kondensatorów, a w przypadku wyjść OPTO-MOSFET pracę nadążną baterii /kondensatory załączane bez rozładowania zawsze w zerze. Dzięki niemu układy kompensacji mocy biernej są w stanie dokonywać do 25 cykli regulacyjnych w ciągu jednej sekundy przy prądzie mierzonym już od 10 mA.

Regulator GCR umożliwia sterowanie zarówno stopniami kondensatorowymi, jak i dławikowymi. Jest on szczególnie efektywny we współpracy ze stycznikami jak i tyrystorowymi modułami łączącymi. Regulator umożliwia hybrydową /mieszaną/ pracę stopni tj. stycznik - moduł tyrystorowy. Urządzenie standardowo wyposażone jest w RS485 z protokołem MODBAS-RTU Oprogramowanie regulatora pozwala na: programowanie, śledzenie online pracy regulatora, odczyt wielkości pomiarowych, odczyt zarejestrowanych wielkości pomiarowych w pamięci wewnętrznej /np. max. Wielkości harmonicznych/.
Cechy produktu:
PrzeznaczenieKompensacja mocy biernej
Napięcie zasilania = napięcie pomiarowe 400 V AC 50 Hz (+10%,-15%)
Częstotliwość 50/60 Hz
Prąd pomiarowy 0,01 ? 5,3 A
Czułość prądowa w odniesieniu do 1 harmonicznej prądu (I > 200mA) ±1 mA (klasa 2)
Pobór mocy 10 VA
Ilość wyjść sterujących 12
Wyjście alarmowe moc/prąd 250 VAC / 5 A
Wyjścia przekaźnikowe moc/prąd 250 VAC / 5 A
Zakres nastawy cos fi 0,8 ind. - 0,8 poj.
Opóźnienie załączenia tyrystor / stycznik 0s / 5 - 900 s
Opóźnienie wyłączenia tyrystor / stycznik 0s / 5 - 900 s
Ustawienie sposobu działania stopni wyjściowych ręczy / automatyczny
Port komunikacyjny RS485
Protokół komunikacyjny / szybkość MODBUS RTU / do 9600 Bd
Temperatura pracy -25°C do 80°C
Panel czołowy 144 mm x 144 mm
Panel tylny 138 mm x 138 mm
Głębokość 55 mm
Ciężar 1 kg
Stopień ochrony IP20 panel tylny / IP54 panel czołowy
Dokumenty:
InstrukcjaKarta katalogowa
